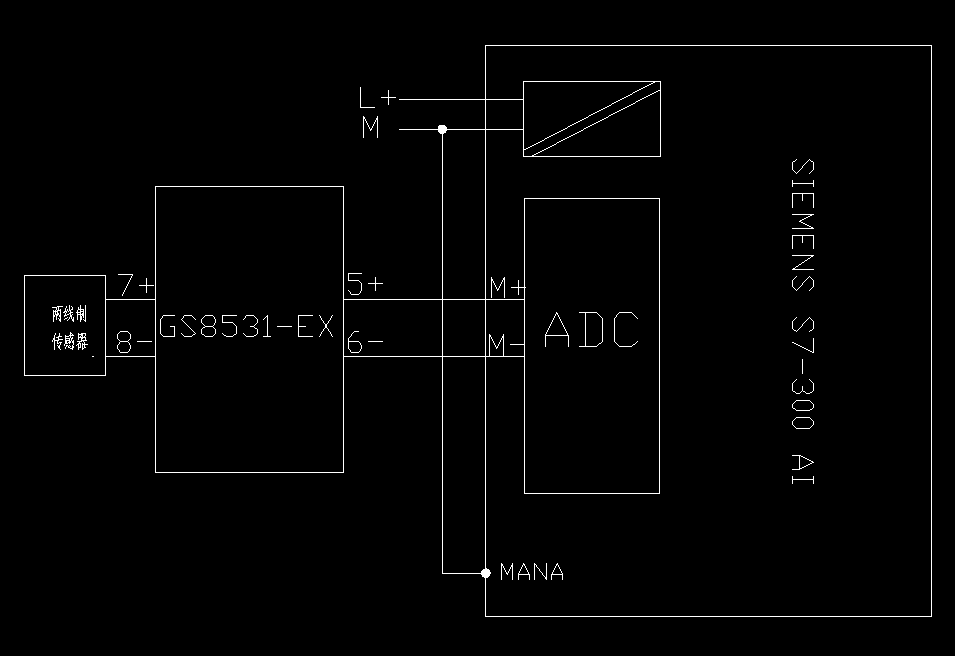

糖心VLOG隔離式安全柵GS8531-EX與與西門子S7-300 PLC接線示意圖如下：

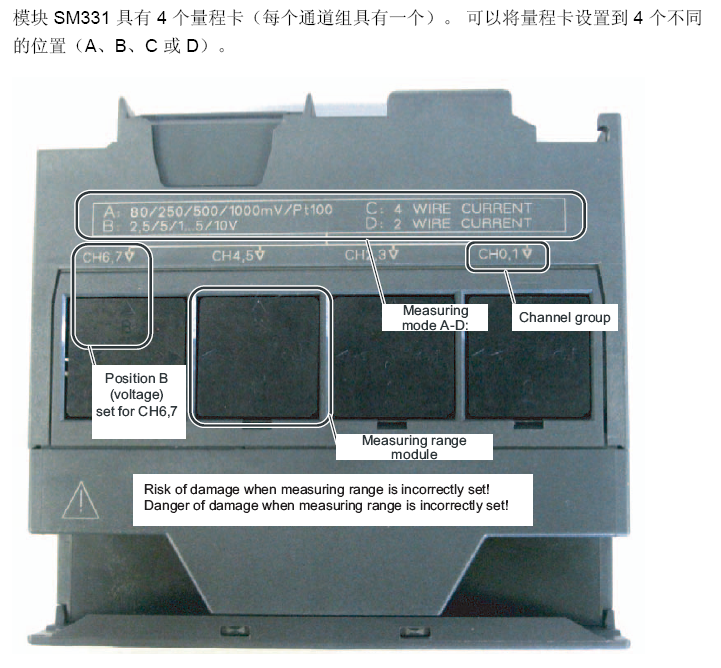

GS8531-EX為回路供電安全柵，故此時需要調整S7-300為兩線製模式，即“D”

*********************西門子S7-300 PLC背板接線示意如下************************

**************GS8531-EX***************
