國藥中生武招字第（2017）091號

本公司因經營管理需要，對培養基室需要的搪瓷罐進行公開招標，歡迎具有相應資質的單位前來報名投標。

招標內容：羞羞视频在线生物製品研究所有限責任公司培養基室需要的搪瓷罐

1.目的

本URS是一份用於定義培養基室新車間安裝的500L（工作容積）搪瓷內壁配製罐的功能要求、關鍵參數等的關鍵文件。用於指導選型，施工單位按照我公司的相關要求並結合相關規範進行設計、安裝及後期驗證等一係列工作。

2.範圍

本URS僅用於羞羞视频在线生物製品研究所有限責任公司培養基室新車間安裝的500L搪瓷內壁配製。

3.職責

4.內容

4.1   概述

配製罐的設計選型標準為中國《藥品生產質量管理規範》（現行版），需要通過國家食品藥品監督管理局現行版GMP的現場檢查認證。

各項未作具體說明時，其內容要求適用於配製罐及其附屬結構。

配製罐設計確認必須經過培養基室、項目部、工程部及質保部書麵認可。

參照的標準：

《藥品生產質量管理規範》（現行版）

4.2  法規要求

4.2.1 GMP要求

中國GMP（現行版）及其附錄

《藥品生產驗證指南》（2003版）

《中國藥典》（現行版）

GEP良好工程管理規範

計算機係統的驗證符合GAMP5驗證指南的要求

4.2.2安全及環保要求

《固定式壓力容器安全技術監察規程》

安全：達到國內相關標準及CE標準要求

防護等級：電機、電氣、儀表及所有控製係統的部件（包括控製盤）的機械防護等級IP55

機械安全機械電氣設備第一部分：通用技術條件GB-52261-2002

GBZ 1-2010 工業企業設計衛生標準

噪音要求：依照CE標準不得超過75dB

4.2.3其他要求

電氣標準規範

所有電氣設備的電線和電纜必須依據ICE標準

《鋼製化工容器製造技術要求》HG 20584-1998
《鋼製壓力容器焊接規程》JB/T4709-2000
《承壓設備無損檢測》JB 4730.2-2005
《壓力容器塗敷及運輸包裝》JB/T4711-2003

4.3   安裝要求

4.3.1安裝位置

安裝到培養基大樓操作間5。安裝前需要得到培養基室書麵確認。

4.3.2安裝尺寸

安裝圖紙、罐體設計圖紙需要提前送至培養基室簽字確認。

4.3.3地麵承重

4.3.3.1滿足現場建築承重能力

4.3.4可用公用係統

4.3.4.1飲用水（可循環冷卻用）、純化水、注射用水

4.3.4.2正壓：0.5Mpa～0.8Mpa

4.3.4.3工業蒸汽：壓力0.4Mpa～0.5Mpa

4.3.5潔淨級別

4.3.5.1控製區

4.3.6房間環境條件

環境溫度：-5℃～55℃；

相對濕度：不大於85%；

大氣壓力：70kPa～106 kPa

4.3.7可用的能源配製

4.3.7.4電力：三相五線製

4.3.7.5電壓：380V，3相，50HZ

4.3.8材質要求

4.3.8.1罐體材料和設備所有與進料液、純化水、注射用水、蒸汽接觸的部件均采用316L不鏽鋼製造，拋光處理，內表麵Ra<0.6um。

4.3.8.2所有密封圈材質均為製藥級聚四氟乙烯或GMP認可的材料，蒸汽管道所用密封圈材質為製藥級聚四氟乙烯。

4.3.8.3所有材質耐酸耐堿，不得與培養基及相關溶液有反應。

4.3.9管道與閥門要求

4.3.9.1管道選用316L不鏽鋼潔淨管道，拋光度Ra<0.6um，焊接優先采用自動軌跡焊，提供至少20%內窺鏡檢查，無法采用自動焊時，使用手動焊，提供100%的內窺鏡檢查。

4.3.9.2水平管道有1%～2%斜角。指明該設備的最低點位置，並安裝衛生級閥門，以利排空。

4.3.9.3整體設計應最大限度地去除內毒素，避免交叉汙染和死角，管件連接處應符合3D原則。需要安裝工業蒸汽壓力表、安全閥。

4.3.9.4係統壓力測試之後，應對係統進行脫脂和鈍化處理，並提供報告。

4.3.9.5設備與管路上安裝的所有閥門、儀表均選用衛生級、盲管符合3D原則，不對產品產生二次汙染。

4.3.9.6控製閥、手閥、儀表、設備在相關的P&ID圖上有明顯的標識和編號。

4.3.9.7管道上應從安全及維修方麵考慮，在需要的地方安裝手動及旁通閥門。各閥門安裝位置必須便於操作和清潔，同時最大限度保證安全操作。

4.3.9.8必需使用符合GMP認證的閥門。可采用衛生級蝶閥或隔膜閥；接觸純化水係統使用國際一線知名品牌衛生級隔膜閥。閥體材質要求316L不鏽鋼。

4.3.9.9閥門所有的密封件必須采用符合GMP衛生要求的材質，隔膜閥選用EPDM+PTFE複合膜片結構。

4.3.9.10閥門安裝符合, , , , , , 3D原則。水平隔膜閥必需按要求的角度安裝，以確保殘水排盡。

4.3.9.11手動閥門的手柄帶有開閉限位裝置，氣動閥門帶有開閉狀態指示裝置。

4.3.9.12管道上的所有控製閥都應標注與它們功能相關的永久性標識。

4.3.9.13配製罐上方均需配備注射用水的標準接口，方便為罐內加水。

4.3.10焊接要求

4.3.10.1每天開機前或焊接管徑變動前提供焊樣和焊樣編號。

4.3.10.2係統管路要求自動焊接。

4.3.10.3提供焊接母材相關資料。

4.3.10.4需要提供適當的焊機設備資料、焊接參數和焊工證書。

4.3.10.5要求有規範的焊接操作程序。

4.3.10.6需要提供焊接日誌和焊機打印記錄。

4.3.10.7竣（jun4）工時提供帶焊點的軸測圖。

4.3.10.8采用自動氬弧焊軌道焊接，高純氬氣（99.999%）保護。

4.3.10.9焊縫平整光滑，無焊渣、毛刺。

4.3.10.10 20%的自動焊點、100%的手動焊點的焊樣需進行內表麵的內窺鏡檢查。

4.3.10.11 100%的焊點需進行外表麵的外觀檢查。

4.3.10.12內窺鏡檢查的結果以照片或錄像的形式記錄下來，並保存。

4.3.10.13每個焊點有獨立的焊點編號。

4.3.10.14焊接連接為第一選擇，必要時采用快裝連接。

4.3.11攪拌裝置要求

4.3.11.1采用一線知名品牌，能變頻控製。轉速從0-40Hz可調，並具備攪拌轉速顯示表。變速箱設置在具罐體最近位置，易於操作，並防止蒸汽等腐蝕。

4.3.11.2材質為316L不鏽鋼，保證2分鍾內將罐體最大容積的液體攪拌均（jun1）勻。電動機功率不得小於1.5kw。

4.3.11.3配製罐均采用立式攪拌，攪拌係統必須具備攪拌卡死時電機保護功能；立式攪拌的最低組扇葉距離罐低不超過20cm。立式攪拌可以升降，保證立式攪拌上部升起來，同時卸掉攪拌扇葉後，不影響保溫鍋蓋使用。

攪拌葉等任何與配製溶液接觸的部位均需外搪瓷結構，防止酸堿鹽腐蝕。

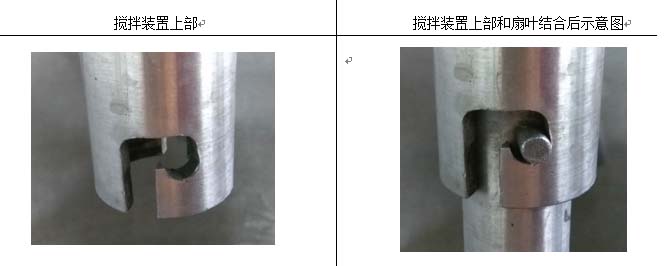

4.3.11.3立式攪拌裝置上部和攪拌扇葉能快速拆卸。可以製成如下圖所示拆卸方式：

也可製成其他易於拆卸和清洗，無汙染的樣式。

4.3.12儀器儀表要求

4.3.12.1蒸汽壓力表：各通蒸汽的管道、罐體夾層均（jun1）需安裝。

4.3.12.2 pH顯示表：配製罐上安裝配備溫度補償的pH計，能夠顯示不同溫度的pH值。pH測定範圍0-14。顯示方式為電子屏，顯示溫度（精度為0.1）和pH（精度為0.01）。pH計安裝的位置滿足罐體配製最小使用容積仍能夠正常使用。便於校正和更換探頭。

4.3.12.3罐體需永久性凸型液位刻度，最小刻度到5000ml。刻度明確、易於辨認、不影響罐體內表麵清潔。

4.3.12.4所有計量儀器儀表設施均要經過廠家校驗合格，提供校驗記錄和校驗證書。

4.3.13其他安裝要求

4.3.13.1罐體夾層：罐體夾層具有保溫、加熱、冷卻更能。加熱至少能使罐體內最大容積溶液能達到100℃，溫度可測範圍不能低於100℃。冷卻至少保證罐內最大容積液體溫度能降到35℃。整個夾層厚度（內壁到外壁的厚度）不得超過10cm。夾層分布於整個罐體，包括下部錐形部分。

4.3.13.2現場布線應利於後期維修及更換，並保證設備及人員安全，配電箱應配置足夠的散熱風扇，並保證通風良好，配電箱應盡量遠離高溫高濕區域，配電箱內每條供電線路必須配備過流保護，配電箱必須按照強弱電分離的原則進行配置。

4.3.13.3管道上應從安全及維修方麵在需要的地方安裝手動閥門。

4.3.13.4所有零部件和外購件均有編號且與P&ID圖相對應，並提供詳細的記錄資料。

4.3.13.5罐體之間安裝間距至少大於1.5米，便於維修和清潔維護。安裝時需征求培養基室意見並獲得書麵同意。其他菌（jun1）苗類培養基組使用的配製罐需配備保溫蓋。保溫蓋要求保溫效果顯著，同時重量輕，便於清洗、耐酸堿鹽腐蝕。保溫蓋設計要求中間開有水蒸氣排放口，保證配製罐煮沸時，水蒸氣集中在一處排放口排放。

4.3.13.6罐體底部液體傳輸口應為快捷接口，便於生產人員可能使用軟管傳輸培養基。底部排放口應在錐形最下端，清潔排放口需要直接連接到排放管道。快捷接口保持近似與地麵水平（有一定傾斜角），接口朝向罐體外壁，方便鏈接，排放徹底，不留死水，清潔排放口具備防回流裝置避免汙染，帶清潔驗證取樣口。罐體需安裝噴淋球，噴淋無死角，滿足清潔驗證。

4.3.13.7罐體附屬台階結構的規定：配製罐加料口與地麵垂直距離1.6～1.8米，需配備操作人員站立的台麵。設定兩級台階。加料口與最高級台階台麵的垂直距離不大於60cm，台麵寬度為50cm，台麵的長度不小於對應罐體外直徑的1.5倍，台麵與罐體之間的具體間隔5cm。二級台階長寬與最高台麵長寬規格一致。均需316L不鏽鋼。

4.4運行要求

4.4.1原輔料、包裝材料、產品的規格標準

4.4.2設備效率、產能

4.4.2.1配製罐容積：配製罐最大容積600L。

4.4.3工藝參數範圍（速度、溫度等）

4.4.4工藝描述

4.4.4.1 本配製罐主要配製需緩慢消化的基礎液（主要是濃鹽酸水解）、其他類型基礎液、培養基、溶液。

4.4.5工藝流程

4.4.5.1配製罐

4.4.5.1.1原輔料經過稱量和預處理，在配製罐中按照生產工藝規定的步驟，進行生產，經過出罐過濾、分裝等步驟，得到培養基成品或半成品。

4.4.6設施、設備、儀器描述

4.4.6.1配製罐

4.4.6.1.1設備整體要求應達到中國現行版GMP標準。

4.4.6.1.2提供設備的壓力容器證書及相關檢測、試驗、合格證等相應文件。

4.5電氣、自動控製要求

4.5.1自動控製過程要求

4.5.2自控參數

4.5.2.1攪拌轉速從0-40Hz可調

4.5.2.2手動控製加溫和冷卻

4.5.3電氣要求

4.5.3.1電氣係統模擬量信號線采用屏蔽線以減少信號幹擾產生的誤差，儀器儀表必須按照規範良好接地。

4.5.3.2無操作模式：係統帶電，但不允許工作，處於待機模式。

4.5.3.3手動操作模式：控製櫃應具備就地手動控製功能，采用半自動操作模式，控製部件盡可能聯動，簡化操作。

4.5.4計算機化係統的驗證要求

4.5.4.1該係統新建後，其計算機化係統需經過DQ、IQ、OQ、PQ。

4.5.4.2該係統改造後，其計算機化係統驗證可與設備驗證同步進行，其設備DQ、IQ、OQ、PQ文件中需包含對其計算機化係統的驗證；其計算機化係統驗證也可單獨進行，並單獨起草其計算機化係統DQ、IQ、OQ、PQ文件。

4.6安全要求

4.6.1密封連鎖及壓力保護

4.6.1.1《固定式壓力容器安全技術監察規程》、達到國內相關標準及CE標準要求

4.6.2電氣保護

4.6.2.1防護等級：電機、電氣、儀表及所有控製係統的部件（包括控製盤）的機械防護等級IP55

4.6.2.2機械安全機械電氣設備第一部分：通用技術條件GB-52261-2002

4.6.2.3電氣係統包含電機過載保護、漏點保護，弱電有抗電磁幹擾（EMI）功能。

4.6.3其他要求

4.6.3.1嚴格按照行業標準及法規要求進行改造升級。

4.6.3.2焊接工藝應符合行業標準，參考《鋼製化工容器製造技術要求》HG 20584-1998、《鋼製壓力容器焊接規程》JB/T4709-2000、《承壓設備無損檢測》JB 4730.2-2005，不得在用戶使用過程中出現未知的泄漏而造成安全事故的發生。

4.7文件要求

4.7.1所有需要供應商提供的文件

4.7.1.1投標文件、合同、訂單及項目進程。

4.7.1.2相關文件：設計確認及文件（DQ），安裝確認及文件（IQ），運行確認及文件（OQ），性能確認及文件（PQ）；清潔、驗證等規範操作程序和對應驗證；各種儀器、儀表等校準文件。

4.7.1.3賣方發運清單。功能設計及詳細設計文件：詳細設計說明；須提供工藝描述和功能標準。

4.7.1.4技術和功能規格（設備及控製係統）

4.7.1.5係統P&ID圖；維修等活動所需的電子版及打印版係統布局圖（包括管線、電器位置和接口要求）；電路圖（含電氣竣工圖及自控竣工圖）；網絡架構圖；尺寸圖；局部圖（細節圖）；硬件設計規範（原理圖）；注釋參考等；圖紙清單。

4.7.1.6零配件、部件、元件等均有編號且與P&ID圖對應，並且附相應清單：包括名稱、編號、對應廠家名稱、生產地、規格及詳細的使用說明及代碼說明。

4.7.1.7安裝文件：焊工資質、焊接點圖、焊縫內窺鏡照片、材質（包括材料、關鍵部件等）清單、材質說明及合格證（寫明材料有效期）、校驗報告及計量證書、清潔處理程序、酸洗鈍化程序及鈍化報告、各種標示。

4.7.1.8備用零部件、消耗品清單。提供設備及其零部件使用壽命清單。

4.7.1.9儀器儀表清單及其校準報告和計量證書。

4.7.1.10設備交付計劃表。

4.7.1.11安全報告。

4.7.1.12工廠驗收測試（FAT）和現場驗收測試（SAT）報告。

4.7.1.13工廠驗收測試（FAT）：在交貨前，供應商完成設備的出廠測試。製定FAT方案，包括：FAT要求、技術規範和參考文獻。供應商應於FAT測試前一個月將FAT方案交由用戶審核批準。供應商、用戶共同完成相關測試。測試結束後形成測試報告，記錄測試過程中的偏差。

4.7.1.14現場驗收測試（SAT）報告：供應商製定SAT方案，包括：SAT要求、技術規範和參考文獻。供應商應於SAT測試前一個月將SAT方案交由用戶審核批準。供應商、用戶共同完成SAT相關測試。供應商列出材料清單，設備到貨後按照清單逐項進行檢查。IQ驗證之前，確保設備正確安裝，以保證IQ順利進行。

4.7.1.15調試文件：供應商出具調試計劃（調試說明書、調試進度報告、調試清單、驗收測試和啟動程序、保修信息、運行和維護手冊、培訓計劃、再調試計劃等），總測試計劃，檢查計劃，檢測清單，檢查清單，各測試報告，調試總結報告等。

4.8服務要求

4.8.1運輸和安裝要求

4.8.1.1廠家負責運輸和安裝。

4.8.2驗證要求
